世界の自動車アフターマーケットおよび OEM サプライ チェーンは、電気的信頼性と物理的適合性を確保するために厳格な標準化に依存しています。地域の基準により、さまざまな車両メーカー間で非常に細分化された状況が生じます。不適切なバッテリー規格を選択または調達すると、深刻な取り付け不良、不適切な端子装着、不適切なコールド クランキング アンプ (CCA)、および互換性のないホールドダウン メカニズムによる潜在的な安全上の問題が発生します。間の正確な構造、電気、およびテストの違いを評価することは、 自動車バッテリーの JIS、DIN、BCI 車両管理者、自動車技術者、調達チームにとって、OEM コンプライアンスと運用の信頼性を確保するために不可欠です。これら 3 つの主要なフレームワークを区別する正確な物理的寸法、端末構成、およびパフォーマンス評価方法を詳しく説明します。何がトレイに適合し、シャーシに固定され、バッテリー管理システムの障害を引き起こすことなくスターターに電力を供給できるかを正確に知る必要があります。
重要なポイント
地域的な調整が設計を決定する: BCI は北米の自動車を支配し、DIN (および EN) はヨーロッパのエンジニアリングを支配し、JIS は日本およびより広範なアジアの自動車製造に対する厳格な規格です。
物理的な適合性は交渉の余地のないものです。 端子の配置 (凹型か突出型)、ケーシングの高さ、およびベースのホールドダウン棚の違いにより、これらの規格は大幅な変更を加えずに安全に互換性があることはほとんどありません。
テストプロトコルは異なります: 各規格は、異なる温度ベースライン、充電率、放電期間、傾斜要件を利用して、容量とコールドクランキング性能を計算します。
調達には特殊性が必要: 認定された自動車バッテリー メーカーと提携するには、正しい内部プレート設計と外部ケーシング金型が確実に使用されるように、正確な地域規格を指定する必要があります。
ベースラインを理解する: バッテリー規格が存在する理由
バッテリーがどの車両でも適切に機能するには、3 つの譲れない基準を満たしている必要があります。物理トレイに完全にフィットする必要があります。振動による損傷を防ぐために、車両のシャーシに安全に固定する必要があります。最後に、車両のスターターと車載電子機器に必要な正確な電気負荷を供給する必要があります。これらの基準のいずれかが満たされない場合、バッテリーの早期故障や重大な電気的故障が発生します。技術者がボンネットを開けると、最初に目に見えるのはホールドダウン機構です。上部のブラケットを見れば、JIS または特定の BCI 規格を扱っていることがすぐにわかります。バッテリーがベースに固定されている場合は、長い延長部分と 13 mm ソケットに手を伸ばして DIN ベース クランプを解放します。
地域の統治機関は、特定の自動車エンジニアリングの好みに基づいて、独自のフレームワークを開発しました。 Battery Council International は北米の規格を監督しています。ドイツ規範研究所は、ヨーロッパの要件を規定しています。日本工業規格はアジア向けの枠組みを管理しています。これらの組織は、地元のエンジニアがエンジン ベイや電気システムを設計する方法に合わせたルールを作成しました。
これらの規格を理解するには、次の 3 つの主要なレンズを通してバッテリーを評価する必要があります。
物理的寸法: これには、プラスチック ケースの正確な長さ、幅、高さが含まれます。
端子構成: 端子は、上部に設置することも、側面に取り付けることも、ケーシング内の埋め込み型のままにすることもできます。
性能評価方法: 地域によって、地域の気候や車両の電力需要に基づいて、コールド クランキング アンプ (CCA)、予備容量 (RC)、またはアンペアアワー (AH) の評価の優先順位が異なります。
予備容量は、電圧が 10.5 ボルトを下回るまでにバッテリーが華氏 80 度で 25 アンペアを供給できる時間を何分で測定します。この指標は普遍的に重要ですが、BCI 規格では、多数のアフターマーケット アクセサリーを搭載する北米車に対してこの指標が重視されています。多くの場合、内部化学的性質はこれらの領域全体で同一のままです。標準的な浸漬鉛酸プレートまたは吸収性ガラスマット (AGM) セパレーターは、世界中で同じように機能します。ただし、外部アーキテクチャは地域の基準によって厳密に管理されます。プラスチックの箱の中にどんな化学物質が入っているかに関係なく、不一致のケーシングを硬いトレイに強制的に入れることはできません。鉛プレートが電力を生成しますが、その電力が安全に車両に統合できるかどうかは、外部のプラスチック シェルによって決まります。
JIS自動車用バッテリー（日本工業規格）
エンジニアは 、主にトヨタ、ホンダ、日産、スバル、その他のアジアで生産された車両向けにこれらの車両は、垂直方向のスペースとトップダウンのメンテナンス アクセスを優先したエンジン ベイを備えていることがよくあります。バッテリーの設計には、このエンジニアリング哲学が直接反映されています。バッテリーを下から固定する日本車はなかなか見かけません。 JIS 自動車バッテリーを設計しています。
JIS単位を検査すると物理的特徴がすぐに現れます。これらは通常、DIN および BCI の対応物と比較して、より高いケーシング プロファイルを特徴としています。端子はバッテリー ケースの上部平らな面よりも上に完全に突き出ています。さらに、通常、底部の固定棚や取り付けフラップがありません。代わりに、トップマウントブラケットの固定に完全に依存しています。金属製のクロスバーがバッテリーの上部をクランプし、シャーシに取り付けられた 2 つのネジ付き J フックを使用してバッテリーをトレイに引き下げます。

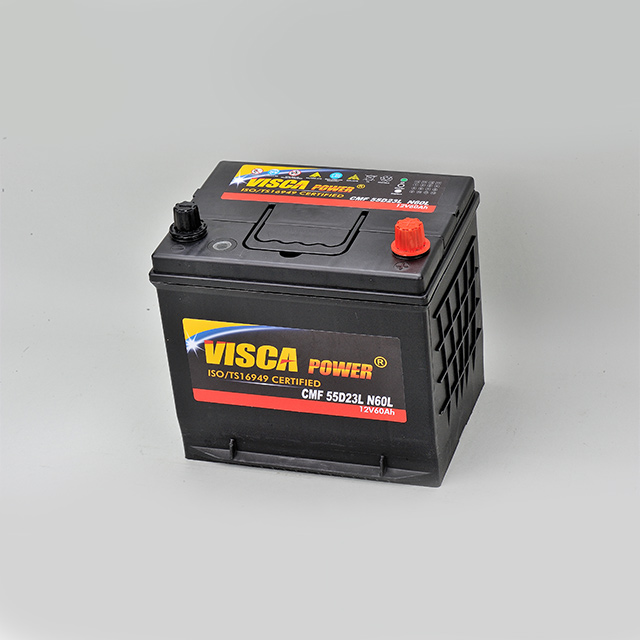

命名法を解読するには、特定の公式を理解する必要があります。を取り上げます。 標準的な例として 55D23L バッテリー
55 という数字はパフォーマンス ランクを表します。これは総合的な性能指数であり、直接的なアンペア時間や CCA 測定値ではありません。
文字 D は幅と高さのクラスを示します。 「D」クラスは、幅 173 mm、高さ 202 mm を意味します。
数字 23 は、ケーシングのおおよその長さをセンチメートル単位で示します。
文字 L は端子の極性レイアウトを示しており、バッテリーの正面に向かってプラス端子が左側にあることを意味します。
他の一般的な JIS グループはアフターマーケットに多く存在します。 32C24R、46B24R、95E41R などのサイズは、規格の幅広さを示しています。各サイズは、アジアの自動車設計で一般的な特定のエンジン排気量と電気負荷を対象としています。 46B24R はコンパクトセダンの定番であり、軽量設計と十分なクランキングパワーのバランスを提供します。 95E41R は、密集した都市環境で稼働する商用配送トラックに必要な大規模な予備容量を提供します。
JIS 単位の試験公差は、特定の環境要因に焦点を当てています。 JIS プロトコルでは、暑い気候での寿命を保証するために、水の消費量の制限を厳格にテストしています。 JIS 規格では、高湿度環境での最適な性能を確保するために、電解液の比重測定が要求されることがよくあります。プラスチック製のケーシング材料は、ヨーロッパの高級車に見られる広範な熱シールドが不足しているエンジン ベイの熱劣化に耐えるように配合されています。また、高い耐振動性も求められます。アジアの車両は、多くの場合、コンパクトで高密度に詰め込まれたエンジン ベイにバッテリーを搭載しており、エンジンの高調波がバッテリー トレイに直接伝わります。内部リードプレートは、活性物質を放出することなくこれらの周波数に耐える必要があります。
DIN 自動車バッテリー (ドイツ規格協会)
この規格はヨーロッパの OEM にのみ適用されます。フォルクスワーゲン、BMW、アウディ、メルセデスベンツ、ボルボなどのメーカーは、 DIN 自動車バッテリー フレームワークを利用しています。欧州の車両設計では、バッテリーが狭い制約のある場所に配置されることが多く、非常に特殊なケース構造が必要となります。これらのユニットは、車両の重量配分を最適化するために、フロントガラスのカウルの下や助手席の下に埋められたり、後部のトランク コンパートメントに押し込まれたりしていることがよくあります。
物理的特性は、ヨーロッパの厳しい工学公差に直接対応します。これらのバッテリーは、全高が低くなっているのが特徴です。これにより、ボンネットの開閉を妨げることなく、限られたエンジン コンパートメント内に取り付けることができます。端子は常に凹みにあります。これらは、ケーシングの上端と同じ高さ、またはその下に配置されます。これにより、クリアランスの低い金属フードに対する偶発的な短絡が防止されます。
また、底部の固定棚も必要です。 B13 または B14 フランジが底部のプラスチックに成形されているのをよく見かけます。金属製のウェッジがこのフランジにクランプされ、バッテリーを上部ではなく底部に固定します。このベースクランプ方式は、ヨーロッパのアウトバーンの運転ダイナミクスに沿った、高速走行時やアグレッシブなコーナリング時に優れた安全性を提供します。
ヨーロッパのメーカーがアイドリングストップ技術を開拓するにつれて、DIN 規格は吸収性ガラスマット (AGM) 要件を組み込むように進化しました。最新の DIN AGM バッテリーは、組み換えガス技術によって生成されるより高い内部圧力に対処するために強化されたケーシング壁を備えています。たとえ物理的寸法が完全に一致していても、DIN AGM バッテリーを標準の浸水型 DIN バッテリーと交換することはできません。車両のエネルギー管理システムにより、浸水したバッテリーは数か月以内に破壊されます。
命名法を解読するには、DIN システムから EN システムへの移行を理解する必要があります。従来の 5 桁 DIN システムは、古い車両の基本的な分類を提供していました。業界は最終的に 9 桁の ETN (European Type Number) コード システムに移行しました。これらの新しいコードは、電圧、公称容量、コールド クランキング性能を明示的に定義しています。
最初の桁は電圧を示します (通常、100Ah 未満の 12V バッテリーの場合は 5、100Ah を超える 12V バッテリーの場合は 6)。
2 番目と 3 番目の数字は、正確なアンペア時 (Ah) 容量を表します。
最後の 3 桁は、EN テスト規格に基づいた正確な CCA 評価を示します。
これにより、技術者が推測することなく、正確な OEM 交換パラメータが満たされることが保証されます。
BCI カーバッテリー (国際バッテリー評議会)
Battery Council International は、北米の OEM 向けの規格を定めています。フォード、ゼネラルモーターズ、ステランティスは、車両ラインナップ全体にわたってこのフレームワークを利用しています。大型商用機器や農業機械も、 BCI 自動車バッテリー 規格に大きく依存しています。北米の車両は歴史的に大きなエンジン ベイを備えており、さまざまな形状やサイズのバッテリーを搭載できました。
物理的特性は、BCI フレームワーク内で大きく異なります。ケーシングのサイズは、英数字コードではなく、特定の「グループ サイズ」番号によって分類されます。トップポストとサイドポストの端子構成が混在しているのが特徴です。サイドポストは、古い GM 車で依然として独特に一般的です。この設計により、上部端子の腐食が防止され、垂直方向のスペースが節約されます。 BCI ユニットは、特定のグループ サイズと車両プラットフォームに完全に応じて、下部と上部の押さえ機構を組み合わせて使用します。
命名法を解読するのは簡単ですが、グループの次元を記憶する必要があります。 を考えてみましょう BCI グループ 31 バッテリー。 「グループ 31」の指定により、正確な最大寸法が決まります。サイズは長さ約13インチ、幅6.8インチ、高さ9.44インチです。また、端子のタイプも決まり、多くの場合、滑らかなリードポストの代わりにねじ付きスタッドが使用されます。この特定のサイズは、高い予備容量が必須となる商用トラック輸送、船舶用途、および大型農業機器で多用されています。車両整備士は、クラス 8 セミトラックのこの規格に依存しています。この規格では、3 個または 4 個のグループ 31 バッテリーが並列に配線され、氷点下の温度で 15 リッターのディーゼル エンジンを回転させるのに必要な大規模なクランキング アンプを提供します。これらの市販 BCI ユニットのネジ付きスタッド端子により、厚手のリング端子をしっかりとボルトで固定でき、バッテリ バンク全体の電圧降下を最小限に抑えることができます。
その他の一般的なサイズには、グループ 24、27、34、および 35 があります。これらの番号には、35R などの「R」指定が付けられていることがよくあります。この文字は、単に端子の極性レイアウトを反転し、異なるケーブル配線経路に対応するために正と負のポストの位置を逆転させます。 35R 用に設計された車両に標準のグループ 35 を取り付けると、工場出荷時のバッテリー ケーブルが物理的に端子に届かなくなります。
JIS vs DIN vs BCI 自動車用バッテリー: 直接的な技術比較
寸法と取り付けの差異が、作業現場での設置の成功を左右します。 JIS のトップブラケット要件と DIN のベースクランプ要件を比較してください。ベース クランプ バッテリをトップ ブラケット トレイに安全に固定することはできません。急ブレーキをかけるとバッテリーが滑り、端子ケーブルが切れてしまいます。端子の高さによる安全への影響を分析します。 BCI端子とJIS端子は上に突き出ています。 DIN端子は凹型のままです。ヨーロッパの低いボンネットの下に突き出た端子を取り付けると、深刻な電気ショートが発生し、車両火災が発生する可能性があります。
パフォーマンス テストと評価の違いにより、リージョン間の相互参照が複雑になります。コールド クランキング アンプは、規格ごとに異なる方法でテストされます。
BCI は、0°F (-18°C) で 30 秒間の放電率をテストし、電圧が 7.2V 以上に維持されることを必要とします。
欧州の EN 規格では、-18°C で 7.5V まで 10 秒間テストし、10 秒間停止し、その後電圧が 6.0V に低下するまで初期電流の 60% でさらに放電します。
JIS は、容量とコールドクランキング能力の両方を単一のランク数値に考慮する、まったく異なる性能指数システムを使用しています。
BCI は単純な CCA 評価を使用します。 DIN と EN は、複雑なヨーロッパの電子機器をサポートするためにアンペアアワー容量を重視しています。研究所の認定は大きく異なります。必要な充電速度と期間は、各規格のテスト中に異なります。 JIS 認証に合格したバッテリーでも、単に実験室の機器が要求する特定の放電曲線が原因で DIN 認証に合格しない可能性があります。
環境やストレスへの耐性も、地域の期待に基づいて異なります。テストの傾斜要件は異なります。 DIN バッテリーは客室やトランク内に頻繁に搭載されるため、酸漏れが乗員に直接的な危険をもたらすため、より厳しい傾斜試験を受けることがよくあります。極度の運用ストレス下での水消費量や電解質保持量などの指標の許容限度は、地域によって異なります。
標準 | 一次地域 | 端子の形状 | ホールドダウン方式 | 主要な評価指標 |
|---|---|---|---|---|
JIS | アジア | はみ出している | トップブラケット | パフォーマンスランク (例: 55) |
ディン | ヨーロッパ | 凹型 | ベースレッジ (B13/B14) | ああ/ETNコード |
BCI | 北米 | ミックス（トップ/サイド） | ミックス(ベース/トップ) | グループの規模と CCA |
評価フレームワーク: 適切な標準の選択と調達
OEM のコンプライアンスと適合の成功基準は、現代の車両メンテナンスにとって非常に重要です。工場基準との一致は必須です。最新の車両は、複雑なバッテリー管理システム (BMS) を利用しています。これらのシステムは、工場出荷時のバッテリー標準の正確な抵抗と容量のベースラインに基づいて充電するようにオルタネーターをプログラムします。間違った規格を取り付けると BMS が混乱し、充電不足、過充電、またはオルタネーターの早期故障につながります。車両コンピュータは特定の放電曲線を期待します。 DIN ユニット用にプログラムされた車両に BCI バッテリーを取り付ける場合、充電プロファイルはバッテリーの内部化学反応と一致しません。
調達にはサプライチェーンを徹底的に精査する必要があります。信頼できる 自動車バッテリーメーカーと提携するには 、精査が必要です。厳格な ISO 認証を探してください。寸法歪みなく、正確な JIS、DIN、BCI 金型を製造できる能力を検証します。鉛酸グリッド鋳造または AGM プレート製造における品質管理には交渉の余地がありません。フリート管理者にとって、スケーラビリティに関する考慮事項は重要です。混合地域のフリート全体でメンテナンス在庫を標準化するには、ケーシング金型の相互汚染なしに 3 つの標準すべてを確実に提供できるサプライヤーが必要です。
調達チームは、メンテナンス施設用の厳密な相互参照ガイドを確立する必要があります。正確な地域標準ではなく一般的な寸法に依存すると、在庫の無駄が発生します。購買管理者がヨーロッパの輸送用バンに適合すると考えて BCI グループ 48 バッテリーのパレットを購入した場合、整備士はベース フランジが工場出荷時のトレイと一致していないことにすぐに気づきます。これにより、車両はトレイを変更して車両の保証が無効になるか、パレット全体を返却するかのいずれかを余儀なくされます。
実装のリスクは、現場に実際の物理的な危険をもたらします。後付けの危険は深刻です。 JIS バッテリーを DIN トレイに取り付けようとするのはよくある間違いです。その結果、ベースフランジを固定できなくなります。これにより、深刻な振動による損傷、プレートの早期脱落、またはフードに対する端子のアーク放電が発生します。軽減するには、OEM グループの規模を厳守する必要があります。社外品のターミナルアダプターは絶対に避けてください。これらは電圧降下を引き起こし、電気抵抗を増加させ、故障点を生み出します。
結論
JIS、DIN、および BCI バッテリーは、同じ 12 ボルトのベースラインと同様の内部鉛酸または AGM の化学的性質を共有している場合がありますが、依然として別個のコンポーネントのままです。外部アーキテクチャ、端子配置、ホールドダウン機構、およびテスト基準により、厳密に互換性がありません。適合しない規格を車両に強制的に組み込むと、安全性、電気的安定性、物理的セキュリティが損なわれます。調達の決定は、車両の原産地と OEM バッテリー トレイの設計に厳密に基づいて決定してください。北米の艦隊には BCI を使用します。ヨーロッパのエンジニアリングについては DIN を信頼してください。アジアからの輸入品の場合は JIS を選択してください。このロジックに従うことで、コストのかかる電気診断や将来の物理的損傷を防ぐことができます。
現在のフリートまたは在庫要件を直ちに監査して、不一致の基準を特定します。
交換品を注文する前に、正確なグループ サイズについて OEM マニュアルを相互参照してください。
物理的なバッテリー トレイを調べて、上部ブラケットまたはベース棚を使用しているかどうかを確認します。
すべての地域の金型について規格に準拠した文書を提供できる認定メーカーと連携してください。
よくある質問
Q: JIS 電池を DIN 電池に交換できますか?
A: いいえ、交換できることはほとんどありません。物理的な障壁があると、安全な設置が妨げられます。 DIN バッテリーにはベースの押さえ棚が必要ですが、JIS トレイには上部のブラケットが使用されます。さらに、端子の高さの違いにより、フードのクリアランスの問題やケーブルの到達の問題が発生する可能性があります。
Q: JIS および BCI 電池コードの「L」または「R」は何を意味しますか?
A: 「L」または「R」は端子の極性レイアウトを指定します。バッテリーの正面に向かってプラス端子が左側にあるのか、右側にあるのかを示します。これを間違えると、車両のバッテリーケーブルが正しいポストに届かなくなることを意味します。
Q: BCI グループ 31 バッテリーは DIN 標準バッテリーと同じですか?
A: いいえ。グループ 31 は、トラック輸送と農業で頻繁に使用される特定の北米の商用サイズです。 DIN は広範なヨーロッパの規格です。 DIN には同等のヘビーデューティー サイズがありますが、物理的寸法とホールドダウン レッジはグループ 31 とは大きく異なります。
Q: DIN と EN のバッテリー規格はどのように異なりますか?
A: EN (European Norm) は、古いドイツの DIN プロトコルを大幅に吸収して更新した、より広範な標準です。 EN/ETN システムは、9 桁のコードを使用して、従来の 5 桁の DIN システムと比較して、電圧、容量、性能をより正確に定義します。
Q: DIN 電池にはなぜ端子が埋め込まれているのですか?
A: 凹型端子は重要な安全機能です。バッテリーケースの上端と同じ高さ、またはその下に配置されます。この設計により、クリアランスが非常に低いコンパクトなヨーロッパのエンジン ベイ内の金属フードに対する偶発的な短絡が防止されます。
Q: 車に必要なバッテリー規格はどうすればわかりますか?
A: まず、OEM の取扱説明書を確認してください。既存のバッテリーのラベルを調べて、JIS 性能ランクや BCI グループ サイズなどの特定のコードを調べます。最後に、バッテリー トレイとホールドダウン クランプの物理的設計を調べて、必要なケーシング スタイルを確認します。
