最新の車両の電気アーキテクチャ、特に回生ブレーキや需要の高いアクセサリを利用するものは、正確なバッテリ仕様に依存しています。正しい AGM バッテリー サイズの選択は 厳密な技術要件であり、単なる推奨ではありません。物理的寸法が正しくないユニットを設置すると、確実に取り付けられないことが保証されます。この見落としは、内部のリードプレートを破壊する高振動による損傷に直接つながります。さらに、容量 (Ah) が一致しないと、車両のバッテリー管理システム (BMS) が中断されます。 BMS が混乱すると、バッテリーの早期故障が引き起こされ、オルタネーターに大きな負担がかかり、アイドリングストップ システムの誤動作が発生します。このガイドでは、DIN/EN L シリーズ (L2 ～ L5) のサイズ規格を詳しく説明します。物理的寸法、電気容量、メーカーの仕様に適合する実用的なフレームワークを提供します。このデータは、互換性を後から推測することなく、信頼性の高い交換や大規模なフリートの調達に使用できます。
重要なポイント
標準化された設置面積: L シリーズ (DIN/EN) は幅 (175mm) と高さ (190mm) を標準化し、バッテリー ケースの長さに合わせて容量を拡張します (L2 の 242mm から L5 の 353mm)。
厳格な交換規則: AGM バッテリーは常に別の AGM バッテリーと交換する必要があります。標準の液式鉛蓄電池 (SLA) バッテリーにグレードダウンすると、始動/停止アプリケーションで急速な故障が発生します。
BMS の依存関係: AGM スタート ストップ バッテリー サイズをアップグレードまたはダウングレードするには、BMS の再調整が必要です。新しい容量を登録しないと、充電プロファイルが正しくなくなり、寿命が短くなります。
直接相互参照: L シリーズのサイズは H シリーズの指定 (L2 = H5、L3 = H6 など) と直接相関しており、ヨーロッパおよび北米の BCI 規格間の相互参照が簡素化されます。
調達基準: AGM バッテリー メーカーを評価するには、基本的な Ah 定格を超えて、プレートの圧縮、鉛純度、サイクル寿命のテスト データを評価する必要があります。
AGM バッテリーサイズ規格の解読: DIN/EN 対 BCI
グローバルなサプライチェーンでは、調達や交換の際に混乱が生じることがよくあります。地域によって、自動車用バッテリーを分類するためにさまざまな基準が使用されます。北米はBCI (国際電池評議会) システムに大きく依存しています。ヨーロッパでは DIN/EN 規格が使用されています。これらのシステムがどのように相互作用するかを理解することで、コストのかかる購入ミスを防ぎ、製造現場でのシームレスな設置を保証します。
Lシリーズシステム
欧州の DIN/EN 規格では、L1 から L6 までの指定を使用して車載バッテリーを分類しています。このシステムは、物理的なケースのサイズを標準化し、ベースラインの電気容量を確立します。自動車メーカーは、車両の製造を簡素化できるため、このシステムを好んでいます。エンジニアは、車両ラインナップ全体に対して単一のバッテリー トレイ幅を設計できます。 Lシリーズ全体で幅は175mmで一定です。高さは190mmで一定です。ケーシングの長さによって内部容積が決まります。体積が増えると、より多くの鉛プレートを使用できるようになり、アンペアアワー (Ah) 容量が直接増加します。ベースモデルのセダンは短い L2 バッテリーを使用する場合がありますが、まったく同じ車のディーゼルバージョンは同じトレイで長い L5 バッテリーを使用します。
BCI標準化の詳細
Battery Council International (BCI) のグループ サイズ システムは、単純な物理的寸法を超えています。これにより、端子の位置、極性構成、およびベースラインのパフォーマンス特性が標準化されます。特定の BCI グループ サイズにより、バッテリーがトレイに物理的に適合し、ケーブルが伸びることなく正しい端子に到達し、ホールドダウン クランプがケーシングを適切に固定することが保証されます。整備士は BCI グループのサイズに基づいて、メイン車両のヒューズが瞬時に切れるような極性が逆のバッテリーを取り付けないようにします。
相互参照マトリックス
L シリーズの指定を H シリーズおよび BCI グループのサイズにマッピングすることで、国境を越えた調達が簡素化されます。構造ノードは、これらの命名規則に従って完全に調整されます。交換用ユニットを注文する際は、次のマトリックスを使用して標準の自動車サイズを相互参照してください。
DIN/EN Lシリーズ | Hシリーズ相当品 | BCI グループのサイズ | おおよその長さ(mm) | 標準容量 (Ah) |
|---|---|---|---|---|
L2 | H5 | グループ47 | 242mm | 60Ah |
L3 | H6 | グループ48 | 278mm | 70Ah |
L4 | H7 | グループ94R | 315mm | 80Ah |
L5 | H8 | グループ49 | 353mm | 92Ah～95Ah |
自動車と船舶の違い
自動車用 L シリーズ/BCI グループ サイズと船舶/RV ディープサイクル グループ サイズを区別する必要があります。マリンサイズには、グループ 24、27、31、4D、および 8D が含まれます。これらのバッテリーは、蝶ナット用に設計されたネジ付きスタッドなど、さまざまな端子タイプを備えています。また、短時間の高アンペアクランキングバーストではなく、長時間の深放電用に最適化された厚い固体鉛プレートも使用しています。自動車用途と船舶用途を混在させると、バッテリーの急速な劣化につながります。商用バンにグループ 31 船舶用バッテリーを取り付けると、内部抵抗が高すぎてスターター モーターを迅速に作動させることができないため、寒冷地での始動性能が低下します。
評価次元と押さえ方
OEM バッテリー トレイにとって、物理的規格への準拠は非常に重要です。自動車メーカーはボンネットの下で厳しい公差を設計しています。ベースのホールドダウン クランプをしっかりと固定するには、バッテリーの寸法が正確に一致している必要があります。ヨーロッパで最も一般的なホールドダウン規格は B13 です。 B13 仕様では、バッテリー ケースの底部の長辺に沿って高さ 10.5 mm の出っ張りが必要です。車両の金属製クリートがこの出っ張りにしっかりと固定されます。適切な B13 棚のないバッテリーを購入すると、バッテリーがトレイ内で自由に跳ね返り、ケースに亀裂が入ったり、酸が漏れたりする可能性があります。
L シリーズ AGM バッテリーの詳細仕様
L シリーズ階層がステップアップするごとに、電気容量とコールド クランキング電力が増加します。正しいユニットを選択するには、物理的な設置面積と車両固有のエネルギー需要を一致させる必要があります。サイズを推測することはできません。トレイのサイズを測定するか、工場仕様を参照する必要があります。
AGM60 L2 バッテリー (H5 / グループ 47)
AGM60 L2 バッテリーは 、 最新のスタート/ストップ アプリケーションのエントリー ポイントとなります。コンパクトなハッチバックや小型のクロスオーバー SUV など、エンジン ベイが狭い車両にコンパクトな電源ソリューションを提供します。
物理的寸法: 標準的な L2 ケースの寸法は、長さ約 242mm、幅 175mm、高さ 190mm です。
電気ベースライン: 公称容量 60Ah を実現します。一般的なコールド クランキング アンプ (CCA) の範囲は 600 ～ 680 です。
対象用途: このサイズは、小型車両やエントリーレベルのアイドリングストップシステムに最適です。多くの大型高級 SUV も、二次補助バッテリーとして L2 を利用しています。これらのデュアルバッテリーシステムでは、L2 が電動パワーステアリングやブレーキバイワイヤーシステムなどの特定の電子モジュールに電力を供給し、一次バッテリーがエンジンのクランキングを処理します。
取り付けに関する注意: L2 は長さが短いため、大きなトレイに取り付ける場合は、水平方向の動きを防ぐためにスペーサー ブロックが必要です。
AGM70 L3 バッテリー (H6 / グループ 48)
AGM70 L3 バッテリーは、 現代の乗用車の最も一般的な標準として機能します。物理的なサイズと強力な電気的蓄電量のバランスが取れており、世界中の何百万台もの車両にとってデフォルトの選択肢となっています。
物理的寸法: L3 ケーシングは、標準の幅 175 mm、高さ 190 mm を維持しながら、長さを約 278 mm まで延長します。
電気ベースライン: 公称容量 70Ah を提供します。 CCA 評価の範囲は通常 720 ～ 760 です。
対象アプリケーション: 中型セダン、標準的なハーフトン ピックアップ トラック、中型 SUV は、このサイズに大きく依存しています。これは、信号でエンジンが停止する主流のアイドリングストップ用途の主な電源として機能します。
設置上の注意: L3 は非常に重いため、技術者はバッテリー運搬ストラップを使用する必要があります。ストラップなしで L3 を凹型カウル トレイに落とすと、多くの場合、指を挟まれたり、周囲のプラスチック カウルが損傷したりすることがあります。

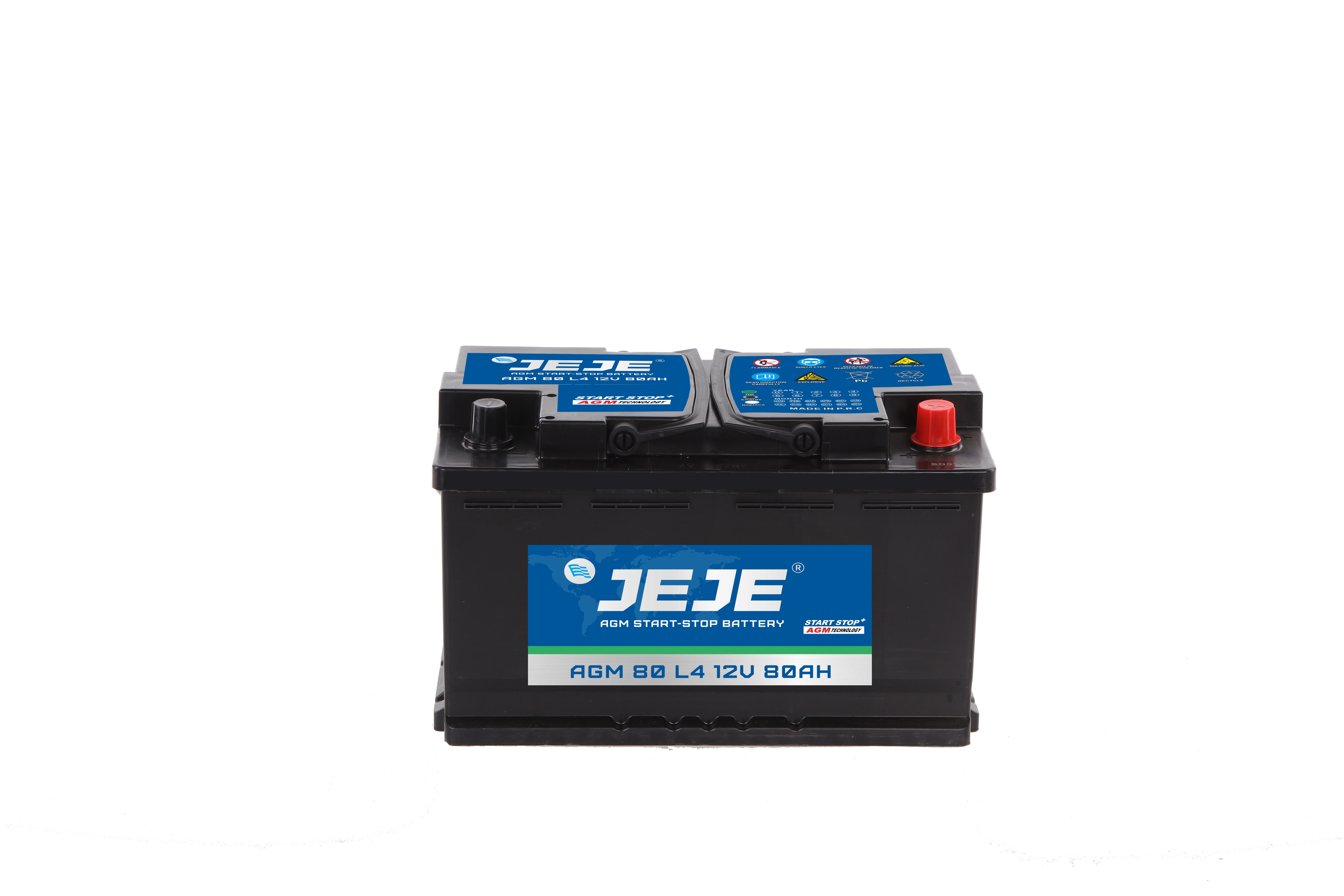

AGM80 L4 バッテリー (H7 / グループ 94R)
AGM80 L4 バッテリーは、 広範な電子機器、シートヒーター、大排気量エンジンを搭載した車両への電力供給を強化します。
物理的寸法: L4 ケースの寸法は、長さ約 315mm、幅 175mm、高さ 190mm です。
電気ベースライン: 実質的な 80Ah の容量を提供します。 CCA 出力の範囲は 800 ～ 850 です。
対象アプリケーション: 高級車、小型商用バン、および重い電子アクセサリ負荷を搭載した車両には L4 が必要です。先進的なインフォテインメント システム、エア サスペンション コンプレッサー、運転支援レーダー モジュールの寄生電力を簡単に処理します。
取り付けに関する注意: グループ 94R の「R」は「リバース」を表します。これは、プラス端子がバッテリーに向かって右側にあることを意味します。ケーブルを無理にバッテリー上に交差させると重大な火災の危険が生じるため、L4 をトレイに落とす前に必ずケーブルの配線を確認してください。
AGM92 L5 バッテリー (H8 / グループ 49)
AGM92 L5 バッテリーは、 標準 乗用車のサイズ表のトップに位置します。最も要求の厳しい自動車環境に向けて、最大の予備容量と揺るぎないクランキングパワーを提供します。
物理的寸法: L5 ケースには、長さ約 353 mm、幅 175 mm、高さ 190 mm の大きなトレイ スペースが必要です。
電気ベースライン: 92Ah から 95Ah までの大容量を誇ります。 CCA 評価は通常 850 ～ 900 に達します。
対象アプリケーション: 欧州の高性能車両、大型ディーゼル エンジン、および大型車両アプリケーションでは L5 が必要です。ディーゼルエンジンは、スターターモーターが作動する前に、グロープラグとグリッドヒーターに電力を供給するために大量のアンペア数を必要とします。 L5 は、電圧を臨界しきい値以下に下げることなくこの電力を供給します。
設置上の注意: L5 の重量は 60 ポンドを超えるため、慎重な取り扱いが必要です。多くの欧州車は、L5 を助手席の下または後部トランク ウェルに取り付けています。自然のガスが客室の外に排出されるように、設置中にベント チューブが適切に接続されていることを確認してください。
技術評価: AGM スタートストップバッテリーを負荷に適合させる
交換用バッテリーを選択するには、厳密な技術的評価が必要です。基本的な電圧メトリックのみに依存すると、致命的なシステム障害が発生します。車両の特定の電気負荷を評価し、それに応じてバッテリーの内部化学的性質と容量を一致させる必要があります。バッテリーは単なる電気の箱ではありません。これは化学物質貯蔵装置であり、車両のオルタネーター出力と一致する必要があります。
「電圧が十分ではない」ルール
12V 定格に適合させるだけでは、現代の車両にはまったく不十分であることがわかります。小型のオートバイのバッテリーと大型のディーゼルトラックのバッテリーはどちらも 12 ボルトを出力します。システムの互換性を確保するには、購入者は容量 (Ah) と物理的寸法の両方を一致させる必要があります。車両のオルタネーターは、充電アルゴリズムを制御する特定の Ah 定格を期待しています。 95Ah バッテリー用にプログラムされた車両に 60Ah バッテリーを取り付けると、オルタネーターが過大な電流を流し、電解液が沸騰して数週間以内にバッテリーが破損します。
機能から結果まで: SLA と AGM
吸収性ガラスマット技術はディープサイクリングを非常にうまく処理します。 では AGM スタート ストップ バッテリー、グラスファイバー マットがリード プレートをしっかりと圧縮します。この物理的圧縮により、繰り返しの放電サイクル中に活性鉛材料がグリッドから剥がれ落ちるのを防ぎます。標準的な液式鉛酸 (SLA) バッテリーにはこの圧縮がありません。 SLA バッテリーが放電すると、リード プレートが伸縮します。すべてをまとめているガラスマットがないと、鉛が剥がれてケースの底に落ち、最終的にセルがショートしてしまいます。 SLA バッテリーをアイドリングストップ車に取り付けると、内部が急速に劣化します。
パフォーマンス指標 | 標準フラッド (SLA) | 吸収性ガラスマット（AGM） |
|---|---|---|
起動停止サイクル寿命 | 低い (一定のサイクルではすぐに故障します) | 高 (3 倍のエンジン始動を可能にする設計) |
耐振動性 | 悪い (プレートが液体の酸の中で自由に垂れ下がる) | 良好 (プレートをガラスマットで圧縮) |
充電受付 | 遅い (回生ブレーキの効率を制限します) | 速い（交流電流を素早く吸収） |
流出の危険性 | 高（傾けると液体の酸が漏れる可能性があります） | ゼロ (酸はマットに完全に吸収されます) |
容量（Ah）と予備容量（RC）
アンペアアワー (Ah) は、バッテリーが蓄える総エネルギーを測定します。予備容量 (RC) は、バッテリーが 10.5 ボルト未満に低下するまでに 25 アンペアの負荷を何分間維持できるかを測定します。寄生電力に備えて十分な予備電力を確保する必要があります。最新の車両は、エンジンを停止している間、セキュリティ システム、キーレス エントリ モジュール、メモリ設定のために継続的に電力を消費します。たとえば、常時 50 ミリアンペア (0.05A) の寄生電流が流れる車両は、私道に置いているだけで 1 日あたり 1.2Ah を消費します。 2 週間の空港駐車場滞在で、これは 16.8Ah に相当します。 Ah 定格が高くなると、こうした一定の排水に対するバッファーが大きくなり、帰宅時にも車両が確実に始動するようになります。
コールド クランキング アンプ (CCA) の現実
コールド クランキング アンプは、氷点下でエンジンを始動するバッテリーの能力を決定します。 OEM CCA 要件に適合することは、寒冷地での信頼性にとって依然として重要です。しかし、Ah を犠牲にして CCA を過剰にスペックすることは、アイドリングストップ車にとって欠陥のある戦略となります。人為的に高い CCA 評価を達成するために、メーカーによっては、より薄く、より多くの数の鉛プレートを使用して表面積を増やしています。これらの薄いプレートは、ディープサイクル条件下でははるかに早く劣化します。スタートストップシステムは、一定のサイクルに耐えるために厚くて丈夫なプレートを必要とするため、過度の CCA よりも Ah が重要な指標になります。
サイジングのアップグレードとダウングレード: 実装のリスク
工場出荷時のバッテリーサイズを変更すると、重大な技術的リスクが生じます。容量のアップグレードはアフターマーケット電子機器にとって有益であるように見えますが、慎重な物理測定とソフトウェアの再調整が必要です。容量をダウングレードすると、ほとんどの場合、システム障害が発生し、ドライバーが立ち往生します。
OEM ベースラインのコンサルティング
常に車両検索ツールを利用し、最初に取扱説明書を確認してください。変更を試みる前に、工場推奨のグループ サイズを確立してください。 OEM ベースラインは、最小許容 Ah および CCA 定格を決定します。また、車両エンジニアがバッテリー トレイを収容できるように設計した正確な物理的設置面積も定義します。目視検査のみに基づいてサイズを推測しないでください。
物理的制約とトレイの変更
より大きなバッテリーを取り付けるには物理的なスペースが必要です。 L3 から L4 に変更すると、ケーシングの長さが 37mm 増加します。トレイの長さを正確に測定する必要があります。取り外し可能なスペーサー ブロックがないか確認します。ヨーロッパの車両の多くは、複数の L シリーズ サイズに対応できるプラスチック ブロックを備えた調整可能なトレイを備えています。ブロックを取り外すと、より大きなバッテリーをしっかりと取り付けることができます。小さすぎるトレイにバッテリーを無理に押し込まないでください。結果として生じる圧力によりプラスチックのケーシングに亀裂が入り、腐食性の高い硫酸が車両のフレーム レールやワイヤー ハーネスに漏れ出します。
BMS 登録とオルタネーターの歪み
バッテリー容量を変更するには、高度な OBD2 診断スキャナーを使用して車両のコンピューターを再プログラムする必要があります。バッテリー管理システム (BMS) は、バッテリーの寿命、内部抵抗、温度を監視します。それに応じてオルタネーターの充電電圧を調整します。古くて劣化したバッテリーは、極板に充電を押し込むためにより高い電圧を必要とします。登録せずに新しいバッテリーを取り付けると、BMS は高電圧を印加し続け、新しいユニットを過充電し、内部の電解液を沸騰させます。さらに、Ah 容量をアップグレードする場合 (たとえば、70Ah から 80Ah に移行する)、BMS は新しいターゲットを認識している必要があります。より大きなバッテリーを登録しないと、慢性的な充電不足が発生し、急速な硫酸化や早期故障につながります。
概念的なトレードオフ
L5 バッテリーにアップグレードすると、アフターマーケット ウインチ、高出力オーディオ システム、または補助照明用に大規模な予備容量が提供されます。ただし、このアップグレードにより重量が大幅に増加します。 L5 バッテリーの重量は、L3 バッテリーよりも大幅に重くなります。電気容量の増加がフロントエンドの重量の増加と BMS の再キャリブレーションの必要性を正当化するかどうかを評価する必要があります。ほとんどの標準的な乗用車では、OEM サイズを維持することで、パフォーマンスと寿命の最適なバランスが得られます。
AGM バッテリーメーカーの商用調達の評価
商用車両用のバッテリーを調達するには、サプライヤーの厳しい評価が必要です。基本的なマーケティング上の主張を超えて、基礎となる製造プロセスを分析する必要があります。工場レベルでの品質管理は現場の信頼性を左右します。レッカー車や車両のダウンタイムを考慮すると、安いバッテリーは長期的にはコストが高くなります。
スケーラビリティと一貫性
フリート管理者は、運用の一貫性に基づいてサプライヤーを評価する必要があります。 ISO/TS 16949 認証を探してください。この自動車品質管理基準により、厳格な欠陥防止が保証されます。自動化された組立ラインにより、均一なプレート圧縮と正確な電解液充填が保証されます。手動で組み立てると、許容できない変数が導入されます。工場作業員が手作業でガラスマットを挿入すると、セルごとに圧縮率が異なります。この不一致により、バッテリーのバッチ全体で不均一な磨耗や早期故障が発生します。
内部構造の品質
原材料を分析して、バージン鉛はリサイクル鉛よりも大幅に性能が優れており、内部抵抗が低く、充電の受け入れがより速くなります。グリッド鋳造技術を調査します。スタンピンググリッドは、古いエキスパンドメタルグリッド設計と比較して優れた耐食性を提供します。スタンプされたグリッドは、端子に効率的に電流を流す連続した切れ目のないフレームを特徴としています。最後に、ガラスマットの圧縮率を確認します。高圧縮により、活性物質の脱落が防止され、これが始動と停止の激しい使用下での実際のサイクル寿命を決定します。 潜在的な AGM バッテリー メーカーを評価します。
保証とコンプライアンス
保証条件を注意深く分析してください。商用アプリケーションでは、サイクル数が長いため、多くの場合、消費者向けアプリケーションとは異なる保証期間が適用されます。メーカーの過去の不良率を確認してください。 OEM 仕様への厳密な準拠を確保します。欧州の自動車用途の場合、バッテリーは VDA (Verband der Automobileindustrie) 規格を満たしている必要があります。コンプライアンスにより、バッテリーが純正の工場出荷時のユニットと同等に動作することが保証され、車両の電気構造が安定した状態に保たれます。
結論
正しい AGM バッテリー サイズの選択は、依然として厳密で技術的に要求の厳しいプロセスです。物理的なトレイの制限、正確な負荷計算、および厳密な OEM 電気要件が最終的な選択を決定します。これらのパラメータを無視すると、コンポーネントが急速に故障し、車両の動作が損なわれる可能性があります。まず物理的な適合性を保証するために DIN/EN L サイズを照合し、次に Ah および CCA 定格が車両の元の仕様と完全に一致していることを確認します。
バッテリー交換を確実に成功させるには、次の手順を実行してください。
既存のバッテリー ケースの端から端までの長さを測定して、現在の L シリーズのサイズを確認します。
現在のバッテリーのラベルに直接印刷されている OEM 部品番号、Ah 定格、BCI/DIN グループ サイズを見つけます。
交換品を購入する前に、車両に必要な端子の向きとベースのホールドダウン クランプのスタイルを確認してください。
OBD2 診断スキャナを使用して、取り付け直後に新しいバッテリーを車両のバッテリー管理システムに登録します。
よくある質問
Q: L3 AGM バッテリーを L4 AGM バッテリーと交換できますか?
A: はい、車両のバッテリートレイに十分な物理的スペースがある場合に限ります。 315mm L4 ケーシングを収容できるトレイの長さを測定する必要があります。さらに、容量をアップグレードするには、厳密な BMS 再プログラミングが必要です。充電プロファイルを正しく調整するには、車両のコンピュータがより高い Ah 定格を登録する必要があります。
Q: H6 バッテリーと AGM70 L3 バッテリーの違いは何ですか?
A: 物理的または電気的な違いはありません。 H6 と L3 は、まったく同じバッテリー サイズに対する地域ごとの命名規則が異なるだけです。どちらの名称も、長さ約 278mm、容量約 70Ah のケーシングを指します。
Q: アイドリングストップ車には AGM バッテリーを使用する必要がありますか?
A: はい、これは厳密に技術的に必要です。アイドリングストップシステムには、エンジンが停止している間に電子機器に電力を供給するハイサイクル機能が必要です。 AGM ユニットを標準の液式鉛酸バッテリーと交換すると、内部が急速に劣化し、早期故障が発生します。
Q: 車に必要な AGM バッテリーのサイズを知るにはどうすればよいですか?
A: まずはオーナーズマニュアルを確認するか、OEM ルックアップツールを利用してください。また、バッテリーの長さを物理的に測定し、既存のバッテリーのラベルに直接印刷されている DIN/BCI コードを読み取り、正確に一致していることを確認することもできます。
Q: AGM バッテリーのメーカーはすべて同じですか?
A: いいえ。メーカーによって内部構造の品質は大きく異なります。グリッド設計、鉛純度、ガラスマットプレートの圧縮の変化は、バッテリーの寿命、サイクル寿命、および要求の厳しい自動車環境における全体的なパフォーマンスに直接影響します。
